生活饮用水的常规处理流程是把未受污染的地表水处理成生活饮用水，其去除对象主要为悬浮物、胶体和致病微生物，一般采用如下的常规处理流程：原水→混凝→沉淀→过滤→消毒→管网。

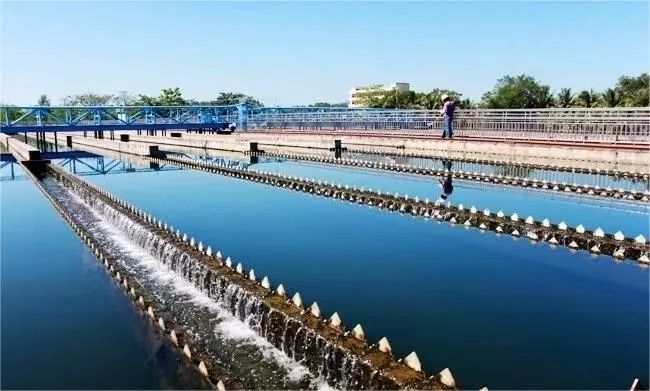

△自来水厂过滤池

    为满足生产管理的需要，掌握工艺运行情况，控制水质指标，自来水厂应根据工艺流程设置必要的过程检测仪表。仪表的选型原则为：满足工艺控制需要，安全可靠、经济实用。仪表均选用工业级在线式仪表，并根据安装环境的要求具有相应的防护等级。仪表的输出信号均采用4～20mA标准信号或RS485数字通讯，便于数据采集和处理。本文以湖北某自来水厂为例，配置各工艺区域的仪表参考如下：

    1.取水口

    (1)拦污栅前、闸板阀后各设1套超声波液位计，进水间设置2套超声波液位计。

    (2)电磁流量计1套，监控取水流量。

△国家一级水源保护区

亚洲天池——丹江口水库

    2.净水厂

    (1)进水管。设1台超声波流量计，计检测水厂进水流量。

    (2)配水井。配置1套超声波液位计监测液位值，配置浊度计1套，pH计1套。

    (3)平流沉淀池。超声波液位计4套，分别设于2格沉淀池中，检测沉淀池中的水位。浊度计2套，安装在沉淀出水口，用于监测出水浊度。超声波泥水界面仪2套，检测沉淀池中的泥位。pH计1套，检测沉淀池出水pH值。

△广水市广水供水厂超声波液位计应用现场

    (4)翻板滤池。设置超声波液位计4套，分别设于4格滤池内，监测该池中水位。设置4套浊度计和1套pH计，检测滤后水pH值和浊度。

    (5)反冲洗水泵房。空气流量计1套，设置于压缩空气总管上；压力变送器4套，设置于各水泵出水管上；电磁流量计1套，设置于反冲洗进水总管上；超声波液位计1套，设置于反冲洗水泵吸水池。

    (6)加氯间。设置二氧化氯泄露检测仪及报警设施（气体报警仪）。

    (7)清水池。配置投入式静压液位计2套，检测清水池中的水位。余氯分析仪2套，用于检测清水池出水端净化后水中余氯的含量。浊度计2套，安装在清水池出水口，用于检测出厂水浊度。pH计1套，安装在清水池出水口，用于检测出厂水pH值。

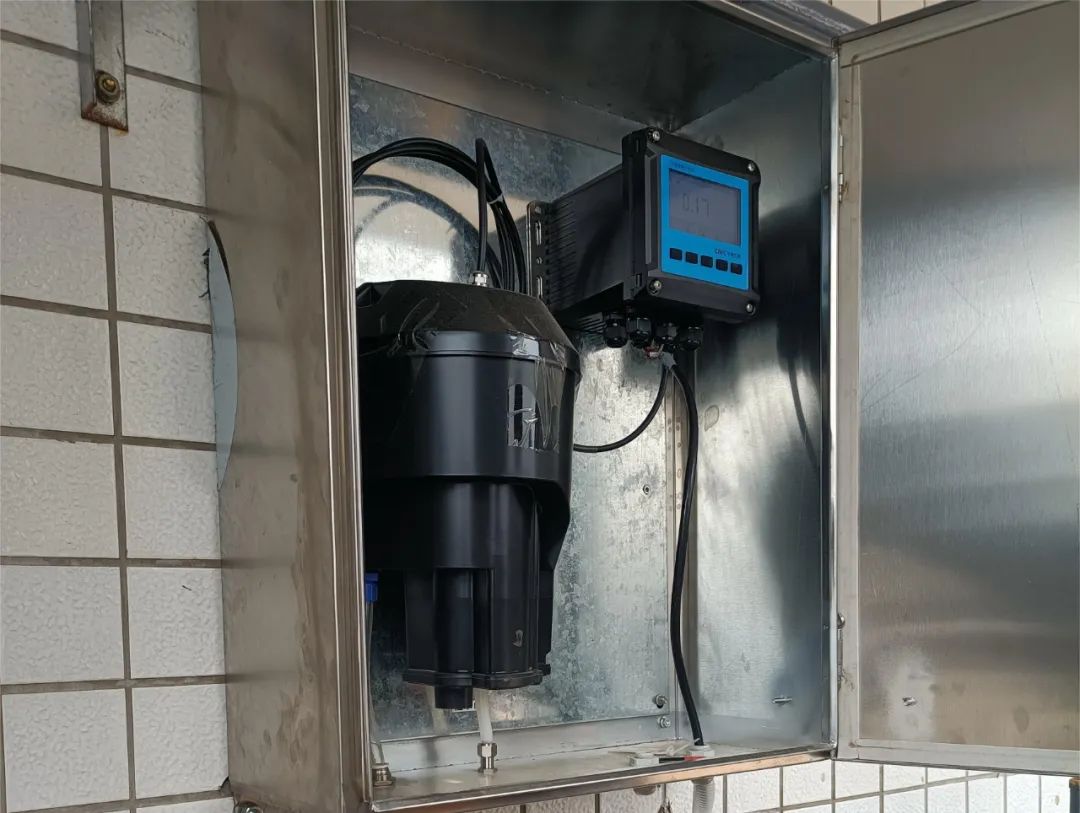

△中核仪表水务浊度计应用现场

    (8)排泥水池。配置超声波液位计2套，电磁流量计1套。

    (9)回收水池。配置超声波液位计1套，电磁流量计1套。

    (10)浓缩池。配置超声波液位计2套，超声波泥水界面仪2套。

    (11)污泥脱水机房。配置有害气体报警仪1套。
